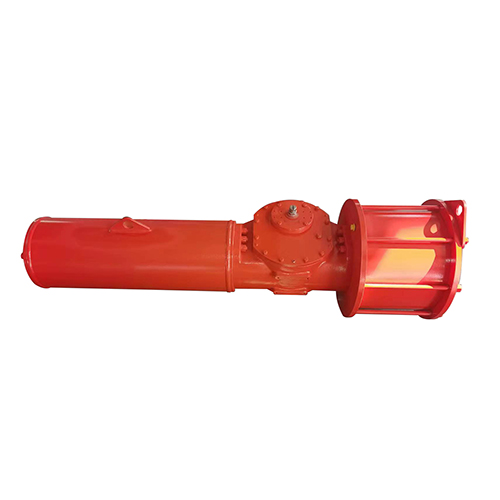

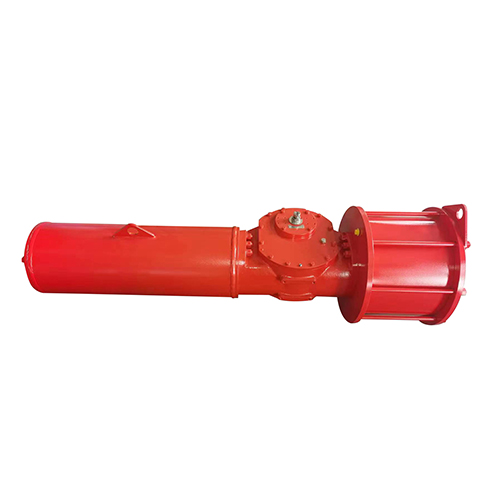

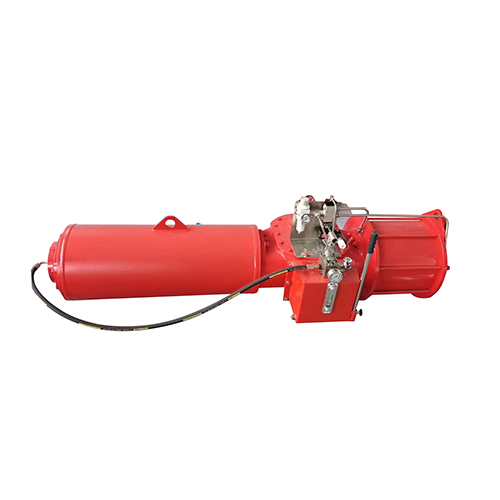

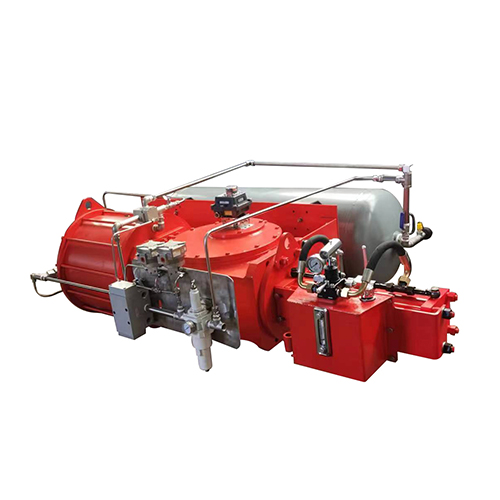

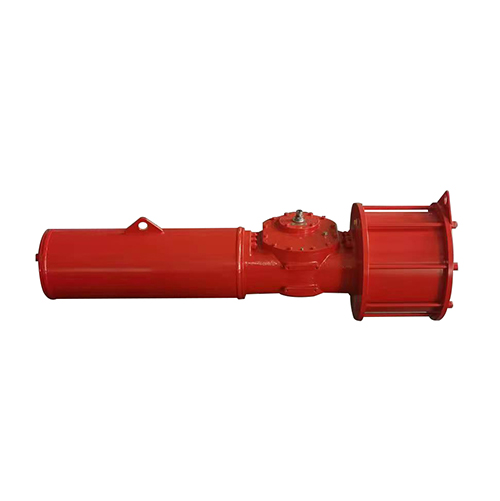

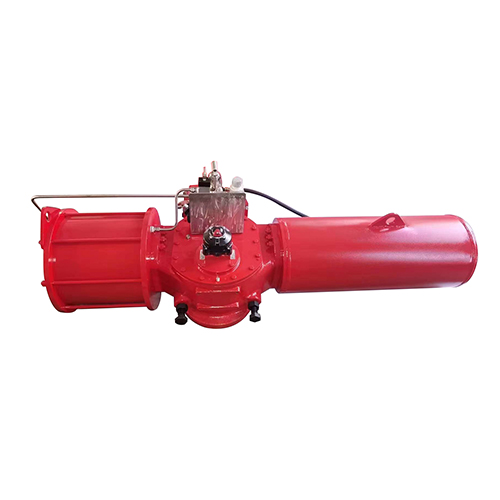

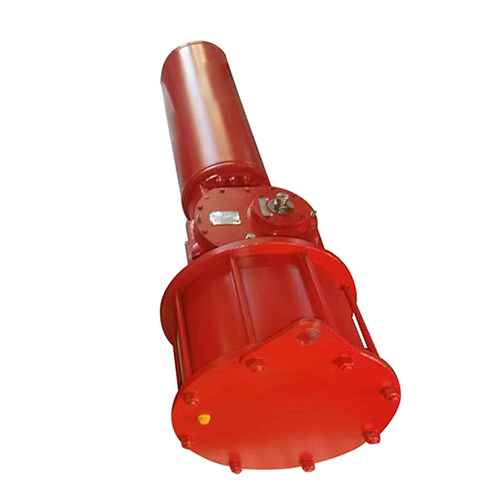

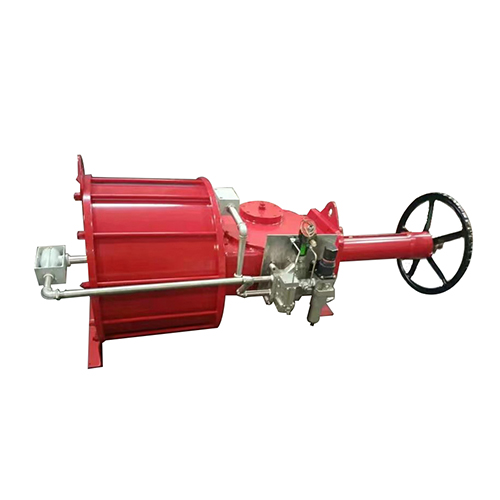

UX系列拨叉式气动执行器

产品名称：UX系列拨叉式气动执行器

产品结构：活塞拨叉式

特点：通用性较强、输出扭矩比较大；适合配套高压阀门及大口径阀门。

缸体及主要部件材质：合金钢、不锈钢、碳钢

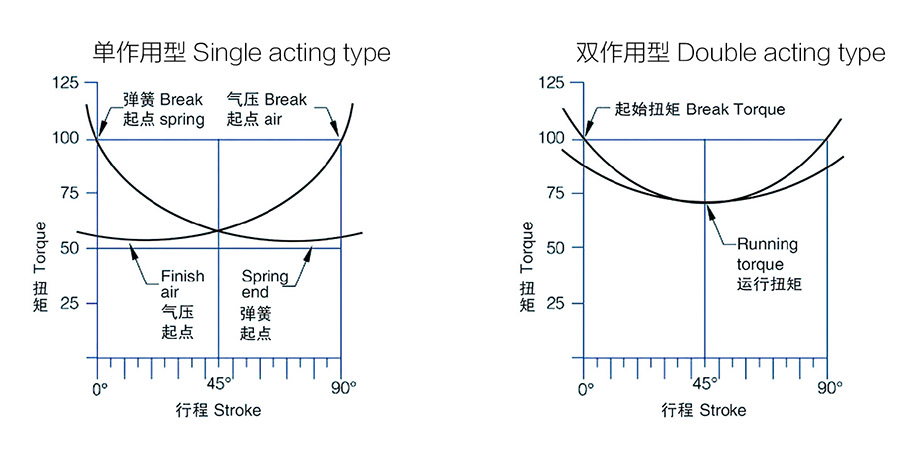

作用形式：双作用、单作用/弹簧复位

行程范围：

（1）0°～90°、 （2） 0°～45°～90°、 （3） 0°～90°～180°

输出扭矩范围：400N.m～350000N.m

工作介质：干燥或润滑的空气或无腐蚀性气体，介质中杂质微粒小于30μm

工作气源压力：3Bar～8Bar

介质环境温度：

1. 标准型 -20℃～+80℃

2. 低温型 -40℃～+80℃

3. 高温型 -20℃～+150℃

行程调节（双位置调节）：0°和90°两个位置±5°的调节范围

使用场合：室内或室外安装

附件安装标准：

执行器输出附件执行NAMUR标准，阀门连接尺寸设计符合ISO5211要求。

紧固件等均符合国际标准实施。UX系列拨叉式气动执行机构具有良好的通用性、维护性。

1. 气源接口符合可简单安装电磁阀

2. 输出轴的NAMUR标准槽和缸体上部标准安装孔，可使限位开关、阀门定位器直接啮合安装。

3. 底部输出轴安装法兰孔设计符合ISO5211、DIN3327标准，可以直接安装离合器（气动手轮机构）或安装阀门支架。

产品应用于石油，化工，医药，水处理，电厂等场所，用于90°开启的大口径及高压球阀，蝶阀，旋塞阀等阀门配套使用，UX系列拨叉式气动执行机构机构还可以根据用户使用要求对产品的行程时间，使用温度，防腐等级进行调整定制。
